JHC Technology KMDA-3305

Cuando un integrador despliega un AGV, una barrera de acceso o una estación de control en planta, el problema rara vez es la potencia de cálculo, sino cuántos dispositivos hay que conectar en un espacio reducido: cámaras, lectores, sensores de proximidad, módulos de comunicación con el PLC. Resolver esto añadiendo un switch externo significa más cableado, un punto de fallo adicional y más tiempo de instalación en campo.

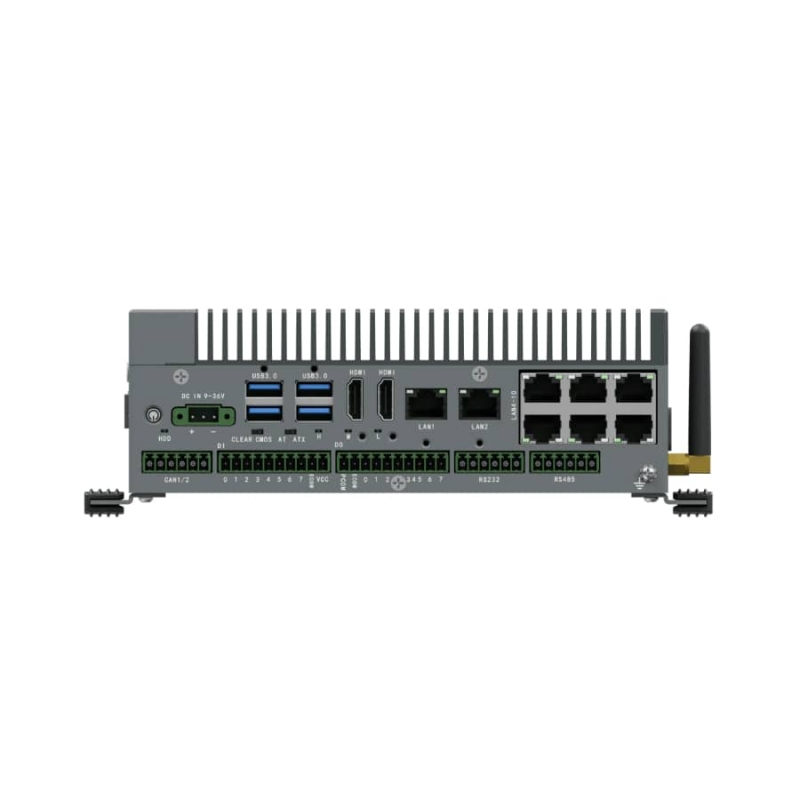

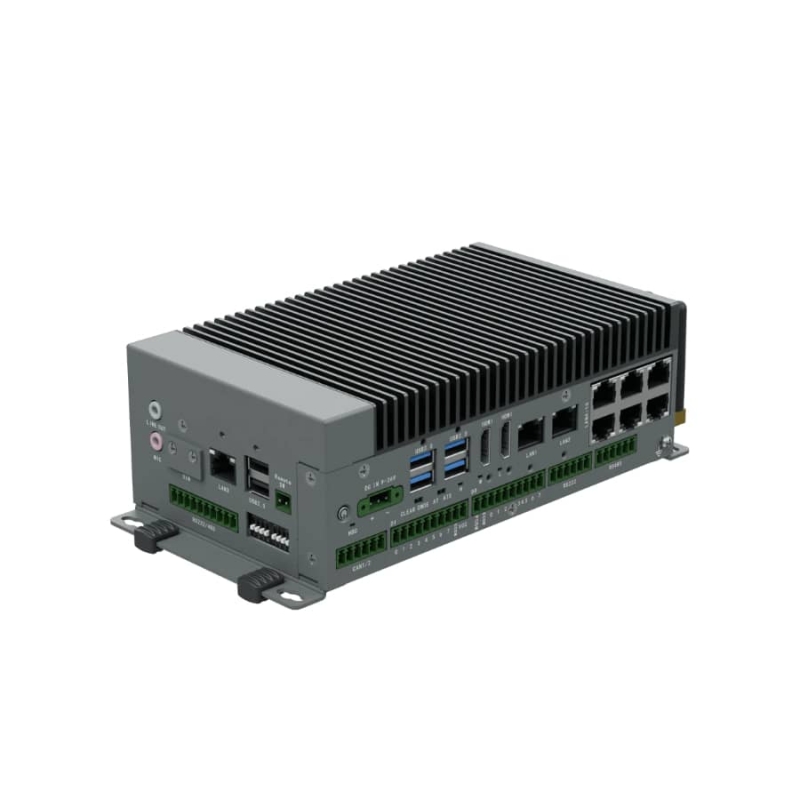

KMDA-3305 integra 6 puertos switch LAN además de los 3 puertos Gigabit propios, es decir, 9 conexiones RJ45 en un único equipo. Esto permite conectar directamente múltiples cámaras IP, sensores en red o nodos de comunicación sin recurrir a un switch aparte, simplificando tanto el diseño del armario eléctrico como el mantenimiento posterior. Para integradores que trabajan en logística, transporte o control de accesos, esta característica reduce de forma directa el número de componentes a certificar, cablear y sustituir en caso de avería.

Robustez pensada para funcionamiento continuo, no para uso ocasional

Vibración y temperatura como variables de diseño, no como añadido

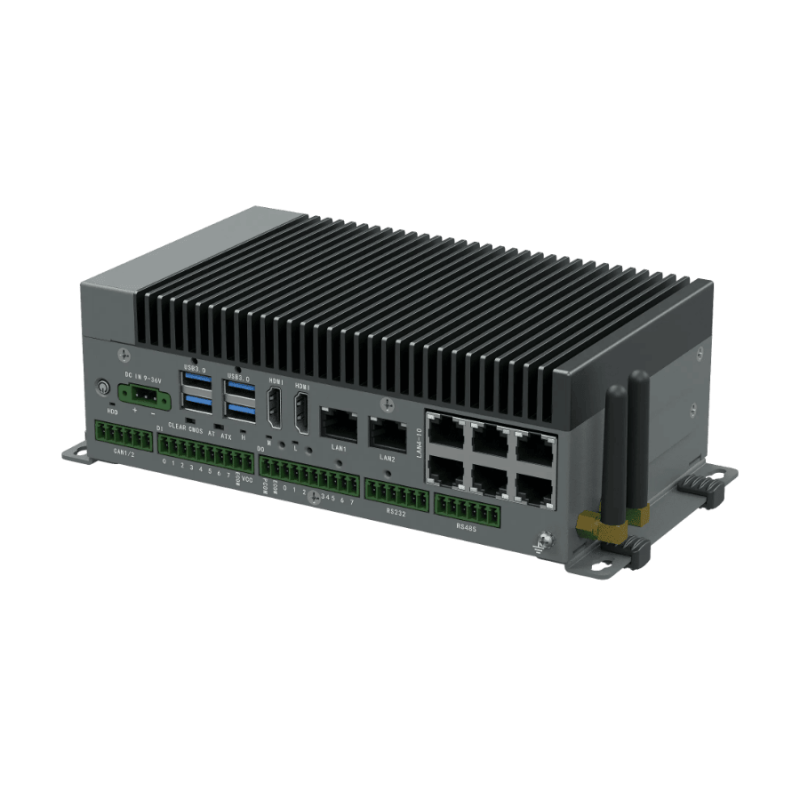

En aplicaciones como AGV, AMR o barreras de peaje, el equipo no está en una sala controlada: recibe vibración constante del movimiento, cambios de temperatura entre turnos y, en muchos casos, polvo ambiental. KMDA-3305 está construido con chasis SGCC y carcasa de perfil de aluminio extruido que actúa como disipador pasivo, y soporta rango de temperatura de -20°C a 60°C en su versión sin ventilador. Para entornos más exigentes, como talleres con temperaturas elevadas o exteriores en climas cálidos, existe variante con ventilador integrado que amplía el rango hasta 70°C.

Alimentación tolerante a fluctuaciones eléctricas

La entrada de alimentación de amplio rango de tensión, entre 9 y 36V DC, con protección contra cortocircuito, sobretensión y sobrecorriente, permite integrar KMDA-3305 directamente en la red eléctrica de un vehículo autoguiado o en cuadros industriales donde la tensión no siempre es estable, sin necesidad de convertidores adicionales.

Puertos serie y digitales suficientes para no depender de tarjetas de expansión

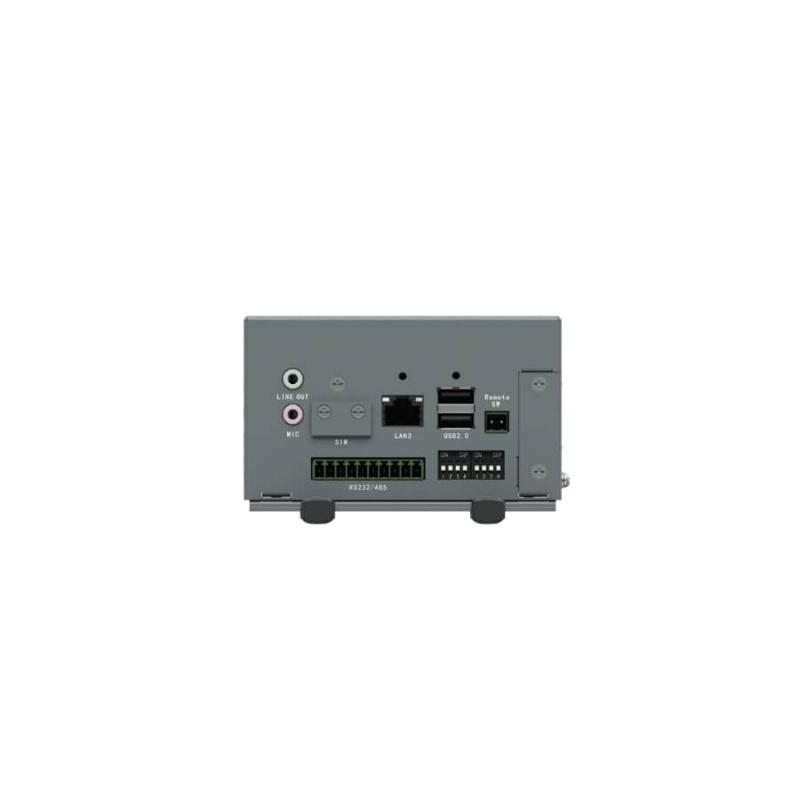

Un problema habitual al automatizar barreras, torniquetes o líneas de producción es que el PC industrial se queda corto en E/S y obliga a añadir tarjetas de expansión, lo que complica la validación del sistema completo. KMDA-3305 incorpora 6 puertos COM (2 RS232, 2 RS485 y 2 RS232/485 configurables por hardware), 2 puertos CAN y entrada/salida digital aislada de 16 bits en dos terminales Phoenix. Esta combinación cubre en un único equipo la comunicación con PLCs, lectores de barrera, sensores de proximidad y buses CAN de vehículos, sin necesidad de tarjetas adicionales que aumenten el coste de material y el riesgo de incompatibilidad.

Variantes de CPU y chasis para ajustar coste y rendimiento según el proyecto

KMDA-3305 se ofrece en seis referencias distintas, combinando tres niveles de procesador (Core i3, i5 e i7 de la familia Tiger Lake) con dos versiones de chasis, fanless o con ventilador integrado. Esto permite a un integrador o ISV dimensionar el equipo según la carga real de trabajo: un proceso de control de barrera con lógica ligera puede resolverse con la variante i3, mientras que tareas con visión artificial básica o gestión simultánea de varios flujos de vídeo se benefician del salto a i5 o i7. Al tratarse de la misma plataforma de E/S y chasis en toda la gama, el diseño del sistema y el software de gestión no cambian entre variantes, lo que reduce el trabajo de validación al escalar un proyecto.

Aplicaciones habituales en canal: AGV/AMR, control de accesos y almacenamiento inteligente

KMDA-3305 se despliega de forma habitual en vehículos guiados automáticamente (AGV/AMR), barreras de peaje y parking, y sistemas de almacenamiento logístico inteligente, escenarios donde coinciden tres necesidades: múltiples conexiones de red para sensores y cámaras, E/S industrial variada para actuadores y lectores, y resistencia física frente a vibración y ciclos térmicos. Para proyectos que además requieran capacidad de inferencia de visión artificial más intensiva, conviene valorar KMDA-3305 como capa de control de E/S combinada con un sistema de cómputo perimetral dedicado a IA.

Preguntas frecuentes

¿En qué se diferencia KMDA-3305 de KMDA-3303?

Ambos comparten CPU, chasis y E/S industrial, pero KMDA-3305 añade 6 puertos switch LAN integrados (9 RJ45 en total), mientras que KMDA-3303 dispone de 3 puertos LAN sin switch. KMDA-3305 es la opción adecuada cuando hay que conectar varios dispositivos de red en el mismo punto de instalación sin switch externo.

¿Qué sistemas operativos soporta KMDA-3305?

Soporta Windows 11 y Windows 10 IoT Enterprise, Android, SUSE, Ubuntu, Red Hat Enterprise, Wind River VxWorks y Yocto, lo que facilita su integración tanto en entornos Windows industriales como en despliegues Linux embebidos.

¿Es adecuado para exteriores o entornos con vibración constante?

Sí. Su chasis de aluminio extruido con estructura SGCC y su rango de temperatura de trabajo desde -20°C están pensados para instalación en vehículos, líneas de producción y exteriores cubiertos. Para climas cálidos o talleres de alta temperatura existe variante con ventilador integrado que amplía el rango operativo.

¿Cuántos puertos de red tiene y para qué sirven los puertos switch?

Dispone de 9 puertos RJ45: 3 Gigabit LAN propios y 6 puertos switch LAN integrados. Los puertos switch permiten conectar directamente varios dispositivos de red, como cámaras o sensores, sin necesidad de instalar un switch externo adicional.

¿Puede conectarse a redes móviles 4G?

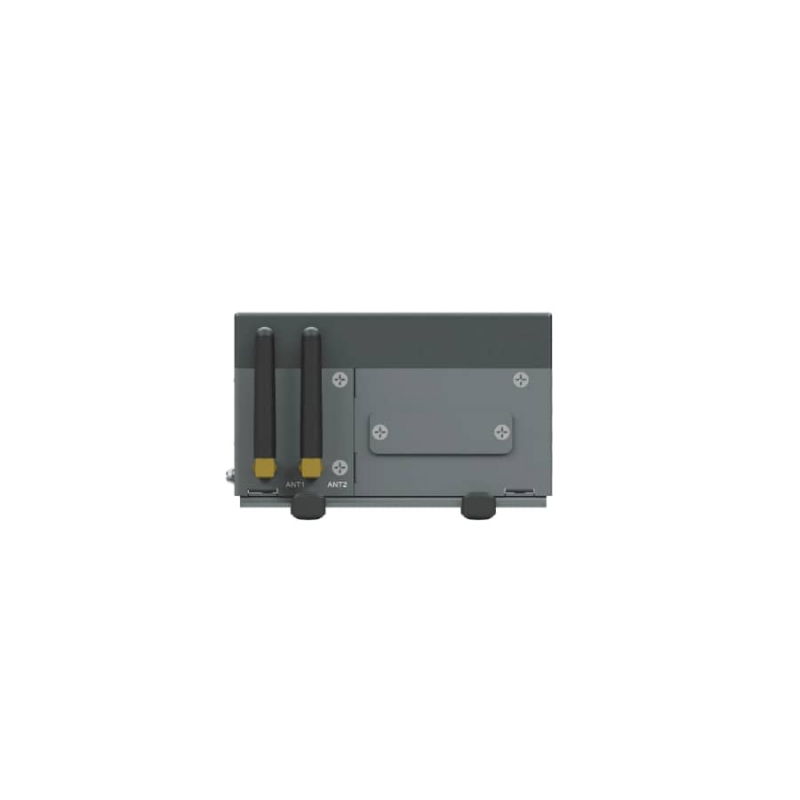

Sí, incorpora un slot Mini PCIe con soporte para tarjeta SIM, compatible con módulos de comunicación 4G LTE y Bluetooth, útil para vehículos o instalaciones sin cableado de red fijo disponible.

¿Qué opciones de montaje ofrece?

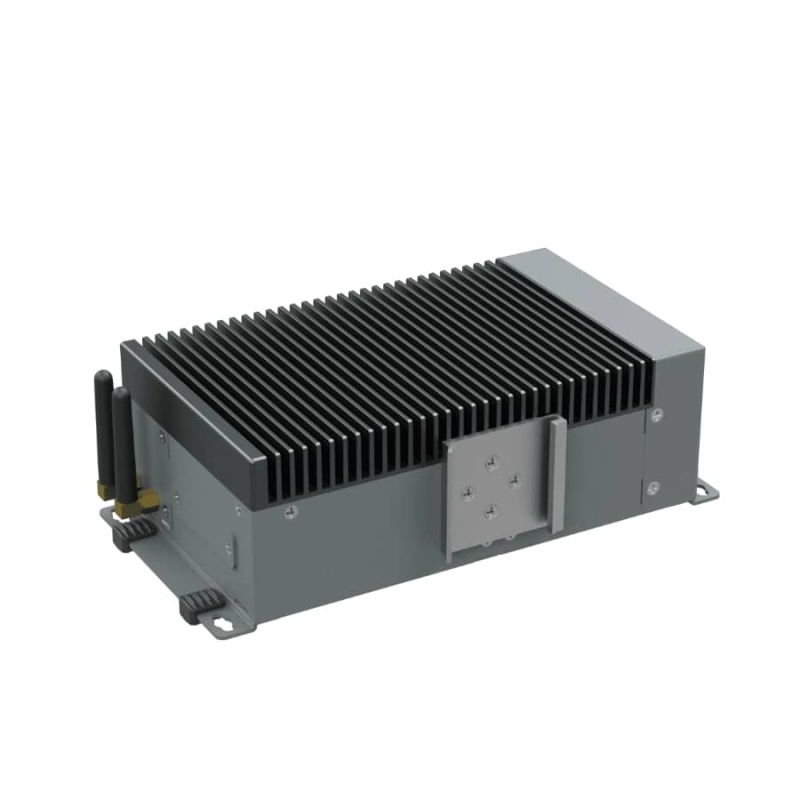

Puede instalarse sobre mesa con patas antivibración, en carril DIN o en pared, lo que facilita su integración tanto en armarios de control como directamente sobre la estructura de un AGV o AMR.
