JHC Technology KMDA-3303

Integrar visión artificial en una línea de producción plantea un problema que rara vez aparece en la ficha técnica de cualquier PC industrial: cuántas cámaras puede alimentar sin saturar el bus, y si ese rendimiento se mantiene cuando la planta lleva ocho horas funcionando con polvo, vibración y picos de temperatura en el cuadro eléctrico. KMDA-3303 aporta 4 puertos USB3.2 Gen2 a 10Gbps, suficientes para trabajar con varias cámaras industriales de alta resolución en paralelo sin recurrir a hubs externos que añaden latencia.

Para integradores que diseñan estaciones de inspección de defectos, control dimensional o verificación de ensamblaje, esto se traduce en menos cableado, menos elementos intermedios susceptibles de fallar y una instalación más limpia dentro del armario o el brazo de la célula de visión.

Doble salida HDMI 4K: monitorización de línea sin PC adicional

Cada puerto HDMI soporta resolución hasta 4096x2304@60Hz, lo que permite separar funciones sin duplicar hardware: una salida puede dedicarse al monitor del operario en planta, donde se visualiza el resultado de la inspección en tiempo real, y la segunda a un panel de supervisión en la oficina técnica o en el puesto de calidad. Esta configuración evita instalar un segundo equipo solo para replicar la imagen, simplificando tanto el proyecto como su mantenimiento posterior.

Procesamiento suficiente sin sobredimensionar el proyecto

La gama Tiger Lake U con gráfica Intel Iris Xe cubre buena parte de los algoritmos de inspección clásicos basados en procesamiento de imagen (detección de bordes, comparación de patrones, medición dimensional) sin necesidad de acudir a una GPU dedicada. Para integradores que trabajan con modelos de inferencia más exigentes, JHCTECH dispone de gamas orientadas a computación con aceleración dedicada como BRAV, donde sí entra en juego una GPU discreta; KMDA-3303 cubre el segmento de coste más ajustado, el que en muchos proyectos de línea de producción es el que realmente se necesita.

La elección entre Celeron 6305E, Core i3, i5 o i7 dentro de la misma referencia permite ajustar el presupuesto al número de cámaras y a la complejidad del algoritmo sin cambiar de chasis ni de diseño de instalación, algo que simplifica la propuesta comercial frente al cliente final cuando el proyecto crece en fases.

Diseño pensado para el entorno de planta, no para el laboratorio

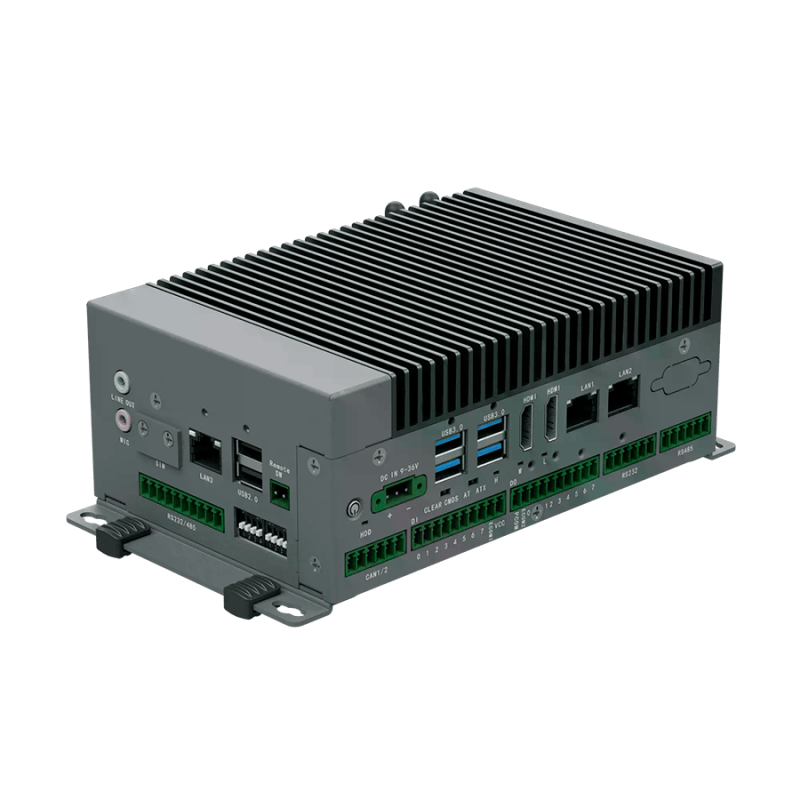

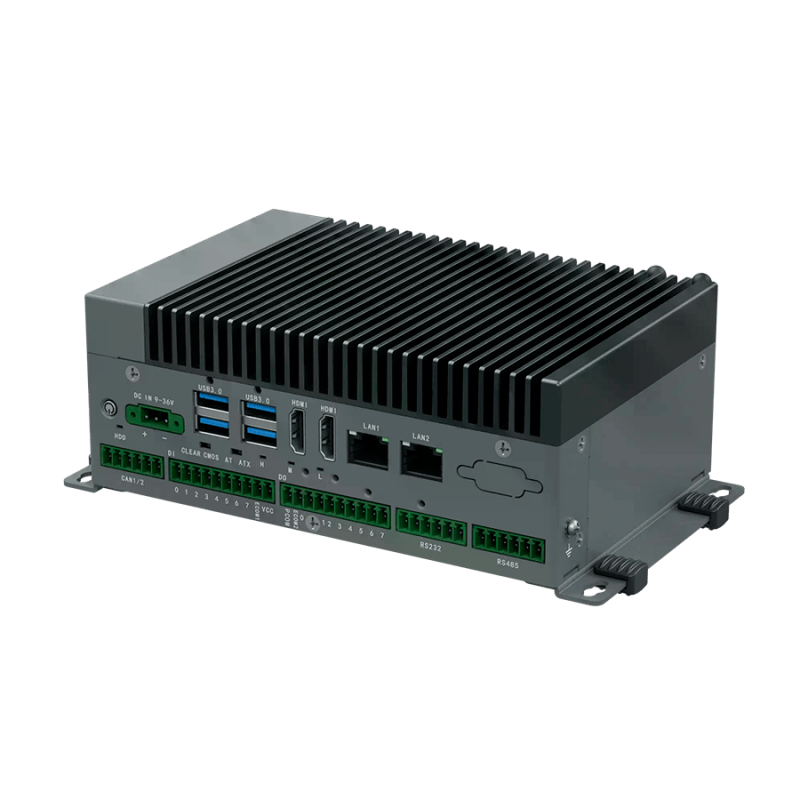

Un equipo de visión artificial que se detiene cada vez que entra polvo o vibra el transportador genera paradas de línea que cuestan más que el propio equipo. KMDA-3303 monta carcasa de aluminio extruido sin ventilador, lo que evita el desgaste mecánico de aspas y rodamientos, además de la entrada de partículas por el sistema de refrigeración. El rango de temperatura de trabajo, de -20°C a 60°C, y la certificación frente a vibración y choque mecánico cubren con margen las condiciones de la mayoría de líneas de montaje, almacenes automatizados y entornos con maquinaria pesada cercana.

La alimentación de amplio rango, de 9 a 36V DC, con protección integrada frente a cortocircuito, sobretensión y sobrecorriente, facilita la integración directa en cuadros eléctricos industriales sin necesidad de fuentes reguladoras adicionales, un punto que reduce tiempo de ingeniería en el proyecto.

Entradas y salidas digitales para sincronizar con el resto de la célula

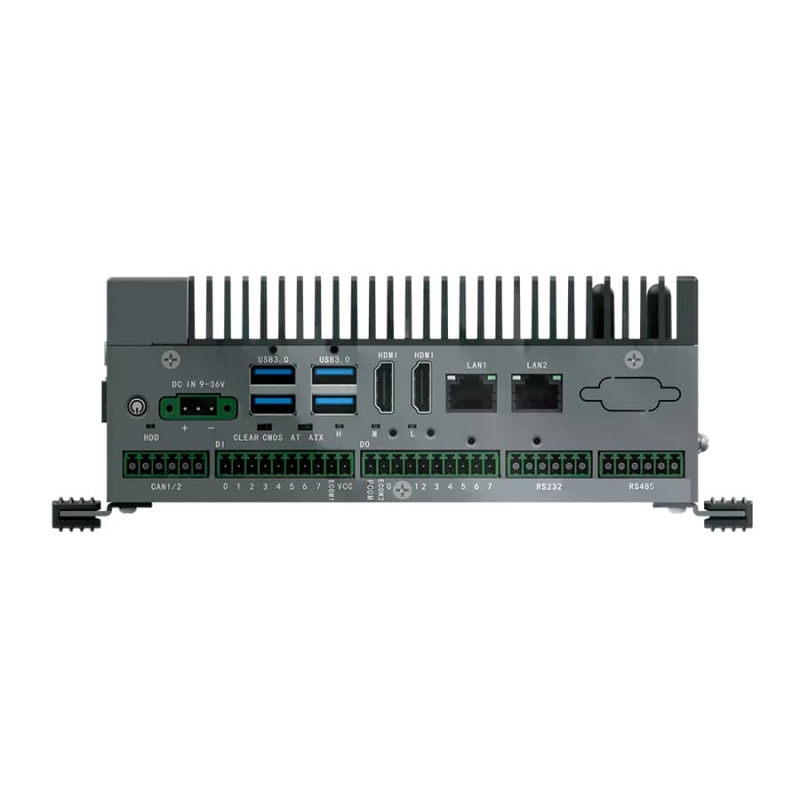

Las 16 bits de E/S digital aislada permiten sincronizar la captura de imagen con disparadores físicos (sensores de presencia, encoders, finales de carrera) sin depender de software intermedio ni de latencias de red. Los 2 puertos CAN facilitan la integración con PLCs y controladores de motor en arquitecturas donde el bus CAN ya forma parte de la instalación, algo habitual en líneas con robótica colaborativa o AGV trabajando junto a las estaciones de inspección.

Almacenamiento y trazabilidad de resultados

El slot M.2 2280 M-Key con soporte NVMe permite trabajar con unidades de alta velocidad de escritura, relevante cuando el proceso de inspección genera capturas de imagen que deben quedar registradas para trazabilidad o auditoría de calidad. Los 2 slots mSATA Full Size añaden capacidad adicional para almacenamiento redundante o separación entre sistema operativo y datos de producción, una práctica habitual en proyectos donde el cliente final exige conservar histórico de inspecciones durante meses.

Conectividad de red redundante para arquitecturas críticas

Los 3 puertos Gigabit Ethernet con chip Intel I210AT permiten separar tráfico: una red dedicada a cámaras GigE Vision, otra para comunicación con el SCADA o MES de planta, y una tercera de respaldo o gestión remota. Esta segmentación reduce el riesgo de saturación de ancho de banda cuando varias cámaras de alta resolución transmiten simultáneamente, un problema frecuente cuando se intenta forzar todo el tráfico de visión por una única interfaz de red compartida con el resto de la planta.

Productos relacionados de JHCTECH para completar el proyecto

Para proyectos que requieran mayor capacidad de cómputo con aceleración dedicada, la gama BRAV de JHCTECH incorpora plataformas con GPU NVIDIA orientadas a inferencia de modelos de deep learning en tiempo real. Si la aplicación se centra en AGV o AMR, el catálogo de PC embebidos KMDA de JHCTECH incluye modelos complementarios pensados específicamente para control de movilidad robótica. Puede consultar el catálogo completo de JHCTECH en ELSI para revisar el resto de referencias disponibles como distribuidor oficial.

Preguntas frecuentes sobre KMDA-3303

¿Cuántas cámaras industriales soporta KMDA-3303 simultáneamente?

El equipo dispone de 4 puertos USB3.2 Gen2 a 10Gbps, suficientes para varias cámaras industriales de resolución media o alta en paralelo. El número exacto depende del ancho de banda real de cada cámara y de si trabajan con compresión o imagen sin comprimir; en proyectos con muchas cámaras de alta resolución conviene validar el cálculo de ancho de banda con el integrador antes del diseño final.

¿Necesita ventilador o mantenimiento de refrigeración?

No. KMDA-3303 utiliza disipación pasiva mediante carcasa de aluminio extruido, sin ventilador ni filtros que requieran mantenimiento periódico, lo que reduce el riesgo de fallo por acumulación de polvo en entornos industriales.

¿Qué diferencia hay entre las versiones con Celeron, i3, i5 e i7?

Las cuatro variantes (KMDA-3303-S001 a S004) comparten chasis, conectividad y diseño mecánico; varía únicamente el procesador. La elección depende de la carga de procesamiento del algoritmo de visión: Celeron o i3 para inspección básica con pocas cámaras, i5 o i7 para algoritmos más exigentes o mayor número de fuentes de imagen simultáneas.

¿Es compatible con sistemas SCADA o MES existentes en planta?

Sí. Dispone de 3 puertos Gigabit Ethernet independientes, lo que permite dedicar una interfaz a la comunicación con SCADA o MES sin compartir ancho de banda con la red de cámaras, además de puertos COM RS232/RS485 para integración con equipos industriales que todavía operan mediante protocolos serie.

¿Qué sistemas operativos soporta?

Windows 11 IoT Enterprise, Windows 10 IoT Enterprise, Android, SUSE, Ubuntu, Wind River, Red Hat Enterprise, Wind River VxWorks 7 y Yocto.

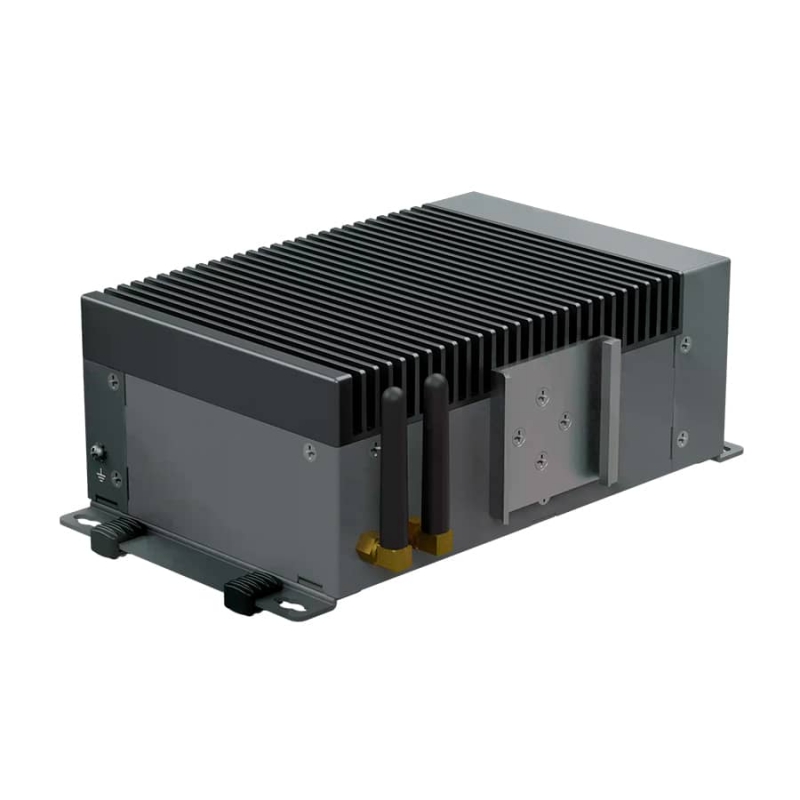

¿Permite montaje en carril DIN dentro del armario eléctrico?

Sí, además del montaje de sobremesa con patas antideslizantes y antivibración, KMDA-3303 admite montaje en carril DIN como opción, facilitando su integración directa en el cuadro eléctrico de la línea.
