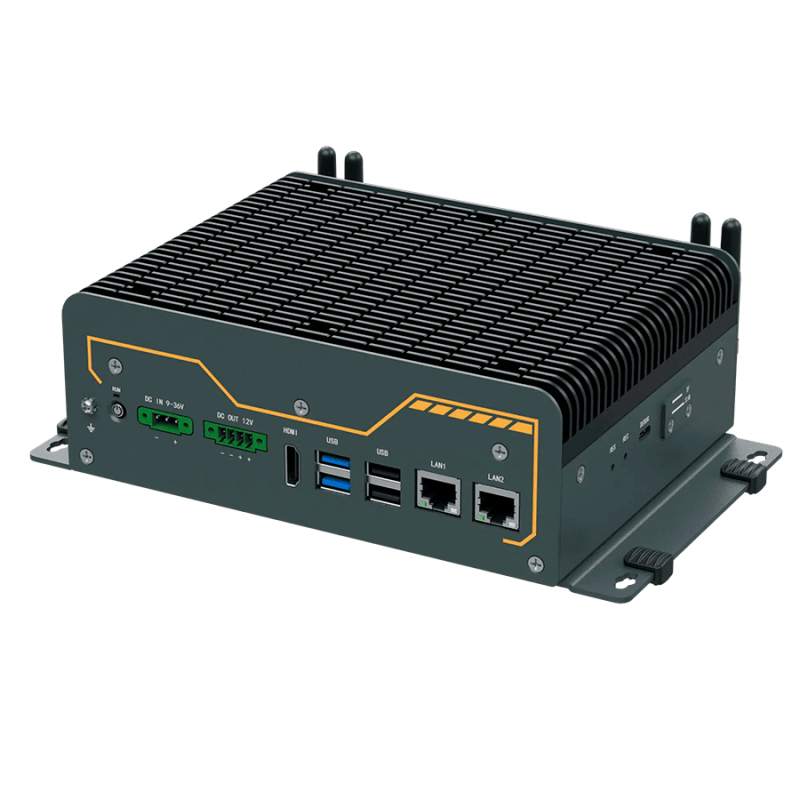

JHC Technology BRAV-7120

BRAV-7120 es la respuesta de JHC Tech a la demanda creciente de edge computing con inteligencia artificial en entornos de planta, línea de fabricación y transporte industrial. Basado en el módulo NVIDIA Jetson Orin Nano, ofrece entre 20 y 67 TOPS de rendimiento de inferencia IA con un consumo máximo de 25 W. Cuenta con un chasis fanless de aleación de aluminio-magnesio preparado para estar en funcionamiento de forma continua en condiciones de temperatura, vibración y ruido eléctrico propias de la industria. Para distribuidores e integradores que necesitan una plataforma MEC solvente, certificada y lista para despliegue inmediato, representa una opción competitiva dentro de la categoría Edge AI.

Qué es un sistema MEC y por qué es importante en entornos de fabricación

MEC (Multi-Access Edge Computing) hace referencia a la capacidad de ejecutar inferencia de inteligencia artificial y procesamiento de datos directamente en el perímetro de la red, sin depender de la nube. En una línea de producción esto se traduce en: una latencia ultrabaja, funcionamiento autónomo ante pérdidas de conectividad y menor coste de transferencia de datos. BRAV-7120 está diseñado específicamente para este rol: actúa como nodo de procesamiento local capaz de recibir señal de cámaras industriales, sensores CAN y buses serie, tomar decisiones de inspección o control en tiempo real y comunicar resultados hacia el sistema SCADA o el MES evitando los cuellos de botella.

El integrador o técnico responsable de sistemas en planta encontrará en BRAV-7120 una arquitectura coherente con los requisitos habituales de estos proyectos: alimentación de amplio rango DC 9-36 V compatible con redes eléctricas industriales, aislamiento galvánico en los puertos CAN, COM y DIO, y conectores tipo Phoenix terminal que facilitan el cableado en armario o caja de campo.

Rendimiento de inferencia IA escalable en dos variantes de módulo

BRAV-7120 se comercializa en dos configuraciones de módulo NVIDIA Jetson Orin Nano:

BRAV-7120-S001 con Jetson Orin Nano 4 GB: 6 núcleos ARM Cortex-A78AE, GPU Ampere de 512 núcleos con 16 Tensor Cores, acelerador NVDLA v2, 4 GB LPDDR5 a 34 GB/s y rendimiento de IA de 20 a 34 TOPS. Orientado a tareas de visión artificial de complejidad media: clasificación de defectos en línea, detección de presencia, lectura de códigos y análisis de flujo de personas o vehículos.

BRAV-7120-S002 con Jetson Orin Nano 8 GB: GPU Ampere de 1024 núcleos con 32 Tensor Cores, dos aceleradores NVDLA v2, 8 GB LPDDR5 a 68 GB/s y rendimiento de IA de 40 a 67 TOPS. Adecuado para inferencia simultánea sobre múltiples flujos de vídeo, modelos de segmentación semántica o aplicaciones de robótica colaborativa que requieren respuesta en milisegundos.

Ambas variantes son compatibles con el mismo ecosistema de software NVIDIA sobre Ubuntu 20.04 o 22.04, lo que simplifica el desarrollo y mantenimiento de aplicaciones a los equipos de software del integrador.

Conectividad industrial completa para integración en planta sin adaptadores adicionales

Uno de los puntos diferenciales de BRAV-7120 frente a soluciones de Edge AI de propósito general es la densidad y el tipo de interfaces industriales incorporadas de serie, sin necesidad de módulos externos:

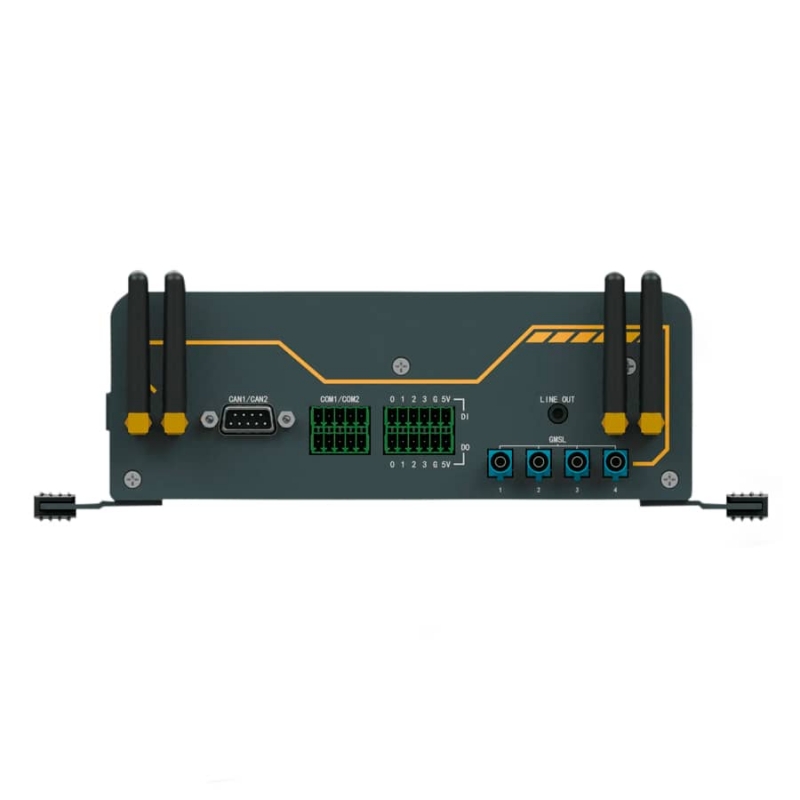

En comunicaciones industriales incluye dos puertos CAN aislados a 2,5 kV (uno con aislamiento opcional), dos puertos serie aislados RS232 y RS485/422 mediante terminales Phoenix, y un módulo de entrada/salida digital de 8 bits con aislamiento galvánico a 2,5 kV tanto en entradas como en salidas, con señal TTL. Esta combinación cubre la mayor parte de las redes de campo presentes en instalaciones de automatización, líneas de ensamblaje y maquinaria CNC.

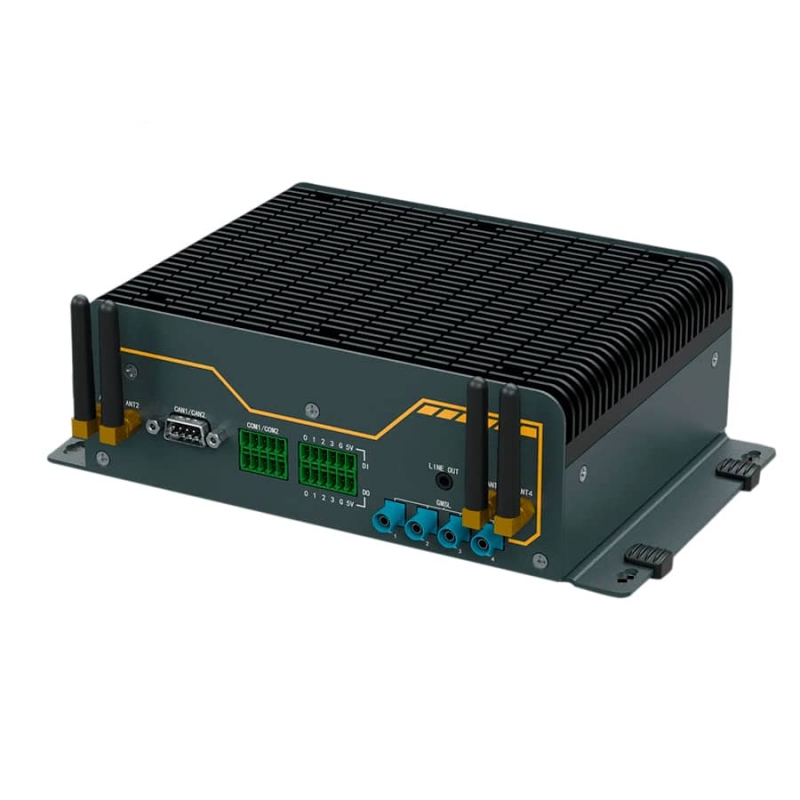

Para visión artificial dispone de dos conectores CSI MIPI de 4 canales (22 pines) como estándar, y la posibilidad de añadir cuatro entradas GMSL como opción de configuración, lo que permite conectar cámaras serializadas de largo alcance para inspección o videovigilancia perimetral en zonas de difícil acceso.

La conectividad de red se resuelve con dos puertos Gigabit Ethernet RJ45 (con opción PoE) para comunicación con PLCs, switches industriales o gateways OPC-UA, junto con una ranura M.2 3052 B-Key con soporte para tarjeta SIM 4G LTE o 5G NR, lo que permite despliegues en zonas sin infraestructura Ethernet cableada.

Diseño mecánico preparado para planta: fanless, amplio rango térmico y resistencia a vibración

En entornos de fabricación el polvo, las vibraciones y los ciclos térmicos son factores de fallo habituales en equipos informáticos estándar. BRAV-7120 aborda esto con un chasis de aleación aluminio-magnesio con refrigeración totalmente pasiva que disipa el calor generado por el módulo Jetson Orin Nano a través de la masa metálica del cuerpo.

El rango de temperatura de trabajo es de -20 °C a 60 °C con flujo de aire, y el almacenamiento admite de -40 °C a 85 °C, valores que cubren la mayoría de las instalaciones industriales en Europa, incluidas cámaras frigoríficas, almacenes exteriores o cabinas de maquinaria expuestas al sol. La resistencia a vibración aleatoria de 5 grms en el rango 5-500 Hz y a choque de 50 g pico garantizan integridad en líneas de producción con maquinaria pesada o vehículos AGV.

El montaje estándar incluye pies antivibración de goma para instalación en escritorio o bastidor, con dimensiones contenidas de 235 × 158 × 75 mm que facilitan la integración en armarios de control con espacio reducido.

Alimentación de amplio rango y protecciones eléctricas para entornos sin SAI dedicado

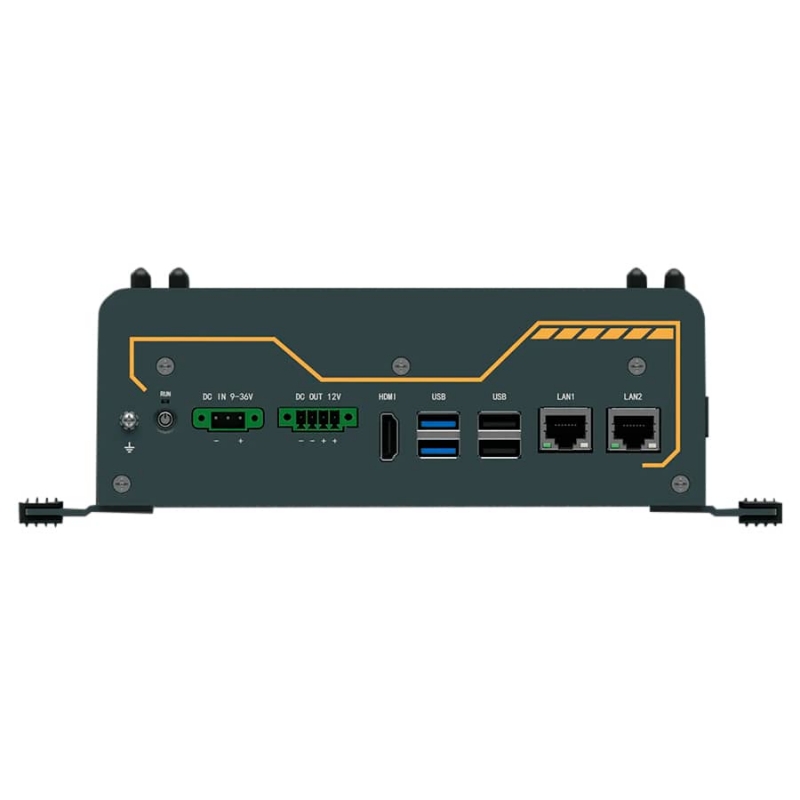

La entrada de alimentación acepta DC entre 9 y 36 V a través de bloque de terminales de 3 pines (paso 3,81 mm), con protección contra cortocircuito, sobretensión y sobrecorriente integradas. Esto hace posible conectar BRAV-7120 directamente a la alimentación de 24 VDC presente en la gran mayoría de cuadros de automatización industrial, sin necesidad de fuente de alimentación adicional ni convertidor intermedio. Además, dispone de salida DC 12 V / 3 A para alimentar periféricos, cámaras o interfaces de campo.

Las certificaciones CE y FCC Clase A garantizan compatibilidad electromagnética para su comercialización en la Unión Europea y facilitan la documentación de conformidad que los integradores necesitan para proyectos con auditoría técnica.

Casos de uso donde BRAV-7120 aporta valor directo al integrador

Inspección visual automatizada en línea de producción

La combinación de GPU Ampere con acelerador NVDLA v2 y hasta cuatro cámaras GMSL permite ejecutar modelos de detección de defectos o clasificación dimensional sobre múltiples flujos simultáneos sin intervención de servidor central. El resultado es una reducción del tiempo de ciclo de inspección y la posibilidad de integrar el rechazo de piezas directamente mediante las salidas digitales aisladas.

Transporte inteligente y vehículos autónomos de baja velocidad

Los buses CAN aislados, la conectividad GMSL para cámaras de largo alcance y la entrada de alimentación de amplio voltaje hacen de BRAV-7120 un nodo MEC adecuado para AGVs, vehículos de guiado automático, sistemas de lectura de matrículas en accesos o plataformas de mapeo en interiores industriales.

Logística inteligente y control de inventario

Integrado con sistemas de visión y conectado mediante 5G o Ethernet industrial, BRAV-7120 puede actuar como unidad de procesamiento local para reconocimiento de objetos, gestión de flujos en almacén o lectura de etiquetas, con capacidad de operar de forma autónoma ante caídas de red.

Otros sistemas MEC Edge AI de JHC Tech para proyectos con mayores exigencias

Para proyectos que requieren mayor potencia de inferencia o conectividad ampliada, JHC Tech dispone de otras plataformas MEC dentro de la misma serie BRAV compatibles con la arquitectura de software NVIDIA:

BRAV-7121 incorpora módulo NVIDIA Jetson Orin NX 8/16 GB con hasta 100 TOPS, manteniendo el mismo factor de forma y conectividad industrial que BRAV-7120. Es la evolución natural para proyectos que superan las capacidades del Orin Nano.

BRAV-7134 también basado en Jetson AGX Orin, amplía el rango térmico de operación hasta -30 °C a 80 °C y está diseñado para despliegues en exteriores o condiciones especialmente adversas.

Para proyectos que requieren arquitectura x86 con GPU discreta en formato Edge AI, la serie BRAV-7720 y BRAV-7721 ofrece plataformas basadas en Intel con tarjeta gráfica dedicada.
