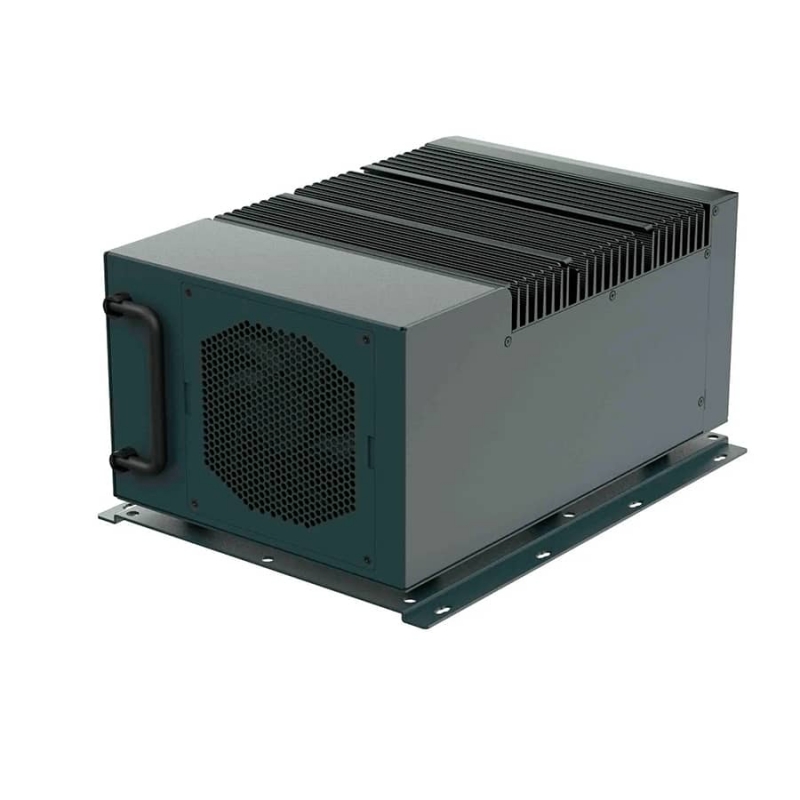

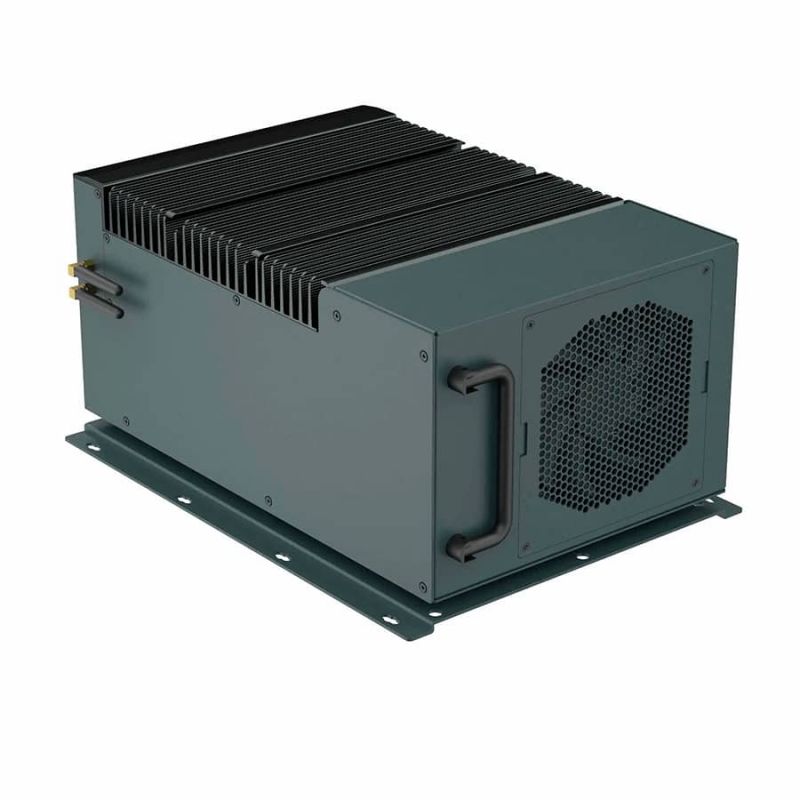

JHC Technology BRAV-7720-WP

BRAV-7720-WP: potencia donde no llega un servidor de rack

Un chasis sin espacio para una GPU de alto consumo, una fuente que sin los vatios necesarios o un sistema que se para fuera de su rango térmico dejan proyectos sin terminar. BRAV-7720-WP está diseñado para esos escenarios: un sistema edge de gama workstation con Intel® Alder Lake-S 12.ª Gen, doble expansión PCIe, capacidad para tarjetas GPU hasta 450 W y alimentación DC de amplio rango de tensión (9-55 V), todo dentro de un chasis industrial sin necesidad de rack ni infraestructura de centro de datos.

Para integradores de sistemas, ISVs y distribuidores de canal que trabajan con V2X, detección de eventos en carretera, visión artificial de alta precisión o vehículos experimentales no tripulados, BRAV-7720-WP ofrece la capacidad de cómputo de una workstation en un formato pensado para operar fuera de la sala de servidores.

Cuatro casos de uso donde BRAV-7720-WP demuestra su rendimiento

Infraestructura V2X y MEC en calzada

Los sistemas de comunicación vehículo-infraestructura (V2X) y los nodos MEC desplegados en carretera necesitan procesar múltiples flujos de datos en tiempo real: cámaras, radar, LiDAR y comunicaciones 5G simultáneamente. BRAV-7720-WP resuelve este cuello de botella con tres interfaces de red (2 x 2,5 GbE Intel I226V + 1 x GbE con iAMT), conectividad 5G NR mediante M.2 B-Key con ranura SIM, y ranura PCIe 5.0 x16 disponible para tarjetas de aceleración AI de hasta 450 W. La alimentación DC 9-55 V permite conectar directamente a fuentes de infraestructura vial sin convertidores intermedios, reduciendo puntos de fallo en instalaciones a la intemperie.

Detección de eventos en autopista y peaje inteligente

Los sistemas de detección de incidentes en vía (paradas de emergencia, objetos en calzada, sentido de marcha incorrecto) requieren inferencia de vídeo a latencia mínima sin dependencia de nube. Con CPU Intel Alder Lake-S de hasta Core i9 LGA1700, memoria DDR5 en canal dual de hasta 64 GB y soporte simultáneo de tres salidas de vídeo independientes (DP 8K + HDMI 4K + VGA), BRAV-7720-WP ejecuta pipelines de visión artificial complejos localmente. El rango de temperatura de funcionamiento de -20 °C a +60 °C y la resistencia a vibración de hasta 5 grms garantizan operación continua en armarios de carretera sin climatización forzada.

Visión artificial industrial de alta precisión

Las líneas de inspección de defectos en fabricación, el control de calidad dimensional y los sistemas de identificación de piezas por imagen exigen tanto ancho de banda de memoria como capacidad de aceleración de inferencia. La arquitectura de BRAV-7720-WP combina la segunda ranura PCIe 4.0 x4 (para tarjetas AI de 75 W adicionales) con el puerto DIO de 16 bit para señales TTL, lo que permite integrar disparadores de cámara, PLC y señales de control en el mismo nodo sin hardware externo. El integrador mantiene así un único SKU para el nodo de procesamiento de la célula de inspección.

Vehículos experimentales no tripulados y ground truth

Las plataformas de validación de sistemas ADAS y los vehículos de recogida de datos (ground truth) necesitan hardware que absorba los picos de consumo de GPU, tolere vibraciones reales de carretera y arranque de forma autónoma sin intervención manual. BRAV-7720-WP gestiona estos requisitos con soporte AT/ATX seleccionable mediante dip switch, watchdog programable por software (1-255 s), certificación de choque hasta 50 g y la posibilidad de instalar una GPU o dos tarjetas de aceleración AI de forma simultánea en la misma plataforma. El I-Port permite además sacar al exterior interfaces USB 2.0, DIO y Mini PCIe sin modificar el chasis.

Arquitectura de expansión: por qué importa tener dos ranuras PCIe

La mayoría de sistemas edge compactos con capacidad GPU ofrecen una sola ranura PCIe. BRAV-7720-WP incorpora dos: la primera, PCIe 5.0 x16 directa a CPU, soporta tarjetas GPU de hasta 450 W; la segunda, PCIe 4.0 x4 desde PCH, admite una tarjeta AI de 75 W adicional. Esto permite al integrador construir arquitecturas heterogéneas sin necesidad de pasar a un servidor de rack: por ejemplo, una GPU para renderizado o inferencia de modelos grandes en la ranura principal, y una tarjeta de aceleración especializada (visión, señal, protocolo) en la secundaria.

Para ISVs que certifican software sobre plataformas fijas, este diseño ofrece una combinación estable de CPU Intel con chipset Q670, soporte para Windows 10 IoT Enterprise 2021 LTSC y la posibilidad de gestión remota mediante Intel iAMT 12.0 y vPro, lo que simplifica el mantenimiento de flotas desplegadas en campo.

Conectividad y almacenamiento dimensionados para aplicaciones de datos intensivos

Tres puertos de red en un edge system no son frecuentes a este nivel de compacidad. Los dos puertos Intel I226V a 2,5 GbE con ancho de banda PCIe x1 completo permiten mover grandes volúmenes de datos de imagen o telemetría entre nodos sin saturar el bus. El tercer puerto Intel I219LM con soporte iAMT 12.0 queda reservado para gestión fuera de banda, lo que evita que el tráfico de administración compita con el tráfico de aplicación.

En almacenamiento, la combinación de dos bahías SATA 3.0 hot-swap de 2,5" (con soporte RAID 0/1 y HDD de hasta 15 mm de grosor), la ranura M.2 2280 NVMe Gen4 y el mSATA permite diseñar soluciones con separación física de SO, datos de aplicación y registro de eventos sin comprometer el rendimiento de ninguna capa.

Alimentación: el argumento técnico del DC 9-55 V

La alimentación en DC de amplio rango de tensión no es un detalle menor en despliegues industriales. Permite conectar BRAV-7720-WP directamente a sistemas de alimentación ininterrumpida con baterías de 12 V, 24 V o 48 V, a generadores de campo o a redes de distribución DC de infraestructura vial, sin convertidores intermedios que añaden pérdida de eficiencia y puntos adicionales de fallo. La fuente integrada de 600 W con protecciones de cortocircuito (SCP), sobretensión (OVP) y sobrecorriente (OCP) garantiza que la carga conectada, incluida una GPU de alto consumo, opera dentro de parámetros seguros en cualquier condición de la red de alimentación.

Para instalaciones donde la energía procede de paneles solares o sistemas híbridos, el adaptador AC-DC fanless con PFC disponible como accesorio (referencia UHP-500DC12, 500 W, entrada AC 90-264 V) completa la solución sin modificar el hardware base.

BRAV-7720-WP frente a BRAV-7720-S001: qué diferencia a cada uno

BRAV-7720-S001 y BRAV-7720-WP comparten plataforma CPU (Intel Alder Lake-S / Raptor Lake-S, socket LGA1700, chipset Q670) y arquitectura de expansión PCIe, pero difieren en el sistema de alimentación. BRAV-7720-S001 incorpora fuente interna ATX de 1000 W con entrada AC directa, pensada para instalaciones con acceso a red eléctrica convencional y requerimientos de potencia máxima en GPU. BRAV-7720-WP opta por la entrada DC 9-55 V de 600 W, orientada a entornos sin red AC estable o con alimentación desde sistemas de baterías o infraestructura de campo. La elección entre ambos modelos depende del escenario de instalación, no de la carga.

Otros sistemas de la familia BRAV para proyectos con distintos requisitos

La familia BRAV de JHCTech cubre un amplio espectro de plataformas edge AI. Para proyectos donde la IA embarcada sobre módulo NVIDIA Jetson es la opción preferida, los modelos BRAV-7131 (con NVIDIA Jetson AGX Orin 32/64 GB, hasta 275 TOPS) y BRAV-7134 ofrecen una alternativa de menor consumo con aceleración de inferencia integrada. Para aplicaciones de visión artificial en entorno de fábrica con menor demanda de expansión PCIe, el BRAV-7521 con Intel Coffee Lake-R y soporte de doble GPU es una opción madura y consolidada en campo. Si el proyecto requiere conectividad V2X con arquitectura x86 compacta, el BRAV-7601 con Intel Comet Lake de 10.ª Gen y 7 puertos LAN está diseñado específicamente para ese caso de uso.

Consulta el catálogo completo de sistemas BRAV disponibles en ELSI para evaluar qué plataforma se ajusta mejor a las especificaciones de tu proyecto.

Preguntas frecuentes sobre BRAV-7720-WP

¿Qué GPU se puede instalar en BRAV-7720-WP?

La ranura PCIe 5.0 x16 admite cualquier tarjeta GPU de longitud inferior a 300 mm y consumo máximo de 450 W. La segunda ranura PCIe 4.0 x4 admite una tarjeta de aceleración AI adicional de hasta 75 W. JHCTech valida combinaciones con tarjetas de aceleración IA específicas; para proyectos con GPU concretas, es recomendable consultar compatibilidad con el equipo técnico de ELSI antes de cerrar la configuración.

¿BRAV-7720-WP funciona en exteriores o en armarios sin climatización?

El rango de temperatura de funcionamiento es de -20 °C a +60 °C con circulación de aire. El CPU opera con refrigeración fanless; la tarjeta GPU o AI incorporada utiliza ventilador PWM controlado por temperatura. Para instalaciones en armarios de carretera o entornos con variación térmica elevada, se recomienda verificar el caudal de aire disponible en el armario antes del despliegue.

¿Qué sistema operativo soporta BRAV-7720-WP?

Windows 11, Windows 10 IoT Enterprise 2021 LTSC, Ubuntu, SUSE Linux Enterprise, Red Hat Enterprise Linux, Wind River Linux y Wind River VxWorks 7. Para ISVs con software certificado sobre una distribución específica, la compatibilidad con los principales entornos Linux de tiempo real (VxWorks 7) amplía las posibilidades de integración sin necesidad de virtualización.

¿Cómo se gestiona BRAV-7720-WP de forma remota en flota?

El tercer puerto de red (Intel I219LM) soporta Intel iAMT 12.0 e Intel vPro (en CPU Core i5/i7/i9). Esto permite gestión fuera de banda: acceso remoto al sistema incluso con el sistema operativo detenido, diagnóstico de hardware, actualizaciones de firmware y arranque remoto desde consola de gestión. Para flotas de decenas o cientos de unidades en campo, esta capacidad reduce significativamente los desplazamientos de mantenimiento.

¿BRAV-7720-WP está disponible con CPU personalizada o en configuración cerrada?

El modelo de referencia es BRAV-7720-WP-S001, que incluye la tarjeta riser ECX-255 con configuración PCIe 5.0 x16 + PCIe 4.0 x4. Existe opción de tarjeta riser alternativa ECX-271 (PCIe 5.0 x16 + PCI 32 bit) para proyectos que requieren compatibilidad con hardware legado. La CPU se selecciona según el TDP y el nivel de rendimiento requerido por la aplicación. Contacta con el equipo comercial de ELSI para configuraciones específicas y precios por volumen.

¿Qué diferencia hay entre BRAV-7720-WP y BRAV-7721-WP?

BRAV-7721-WP es la variante de la misma plataforma con Intel Raptor Lake-S (13.ª Gen), que mantiene el mismo socket LGA1700 y chipset Q670 pero ofrece mayor número de núcleos de rendimiento disponibles en las referencias de CPU de gama alta. Para proyectos donde el margen de actualización de CPU dentro del socket es un criterio de selección, BRAV-7721-WP amplía el abanico de opciones de procesador.
